一、实验目的：

臭氧是一种强氧化剂。它的氧化能力在天然元素中仅次于氟。臭氧在水处理中可用于除臭、杀菌、脱色、除铁、除氰化物、除有机物等。本装置是利用臭氧脱色的演示实验。通过本实验希望达到以下目的：

1、通过调节臭氧不同的浓度来测定其反应时间及效果等。

2、通过对有机玻璃的直接观察，了解臭氧脱色的情况。

二、实验装置的工作原理：

臭氧对脱色、杀菌、除臭都有显著效果，列如酚与臭氧反应，首先被氧化成邻苯二酚，接着邻苯二酚继续氧化成邻醌。如果在处理过程中有足够的臭氧，则氧化反应继续下去。在反应中只有少量的酚能完全氧化为二氧化碳和水。本实验装置是只进行臭氧脱色实验。臭氧作为氧化剂先后通过3根氧化柱渐渐被吸收分解。在反应柱中放置聚炳烯填料球能增加臭氧的接触面积，达到更好的脱色效果。

三、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量100 L/h；

3、臭氧能去除水中杂质有：除臭杀菌、脱色、除铁、除氧化物、除有机杂质。

3、设计进、出水质范围：

进水：浊度（带有颜色）1°～5°  出水：无色1°～2°

注：出水无颜色，浊度好转

4、反应柱尺寸：Ø80mm×1300mm （2根）、

5、装置外形总尺寸：1100mm×400mm×1600mm 、

6、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、

四、主要配置：

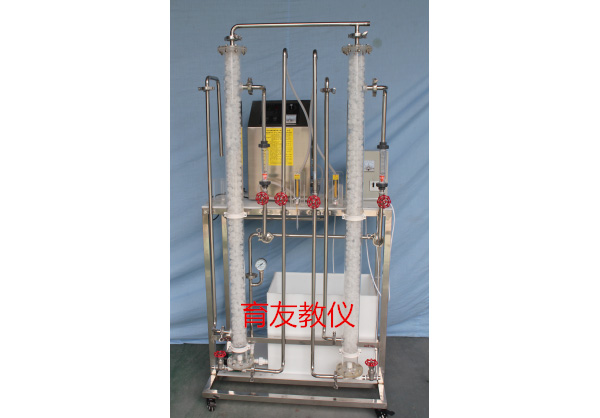

1、本装置主体为二根反应柱：透明有机玻璃材质、壁厚6mm，Ø80mm×1300mm；

2、臭氧发生器1台：臭氧发生器1台，产气5g/h、空气源、风冷、气量可调节、杀菌效率：>99%；304不锈钢外壳，抗氧化能力强；

3、防腐蚀磁力进水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）、

4、压力表1只(压力0～0.6)、

5、流量测量与调节：转子流量计，液体流量2个（量程10-100L/H），气体流量2个（量程30~300L/h）；

6、原水箱和清水箱各1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；

7、搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速90rpm）、

8、聚炳烯填料球2套（填料高度：60～70%柱高）；

9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

10、配套UPVC连接管道和阀门（中财品牌）。

11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
